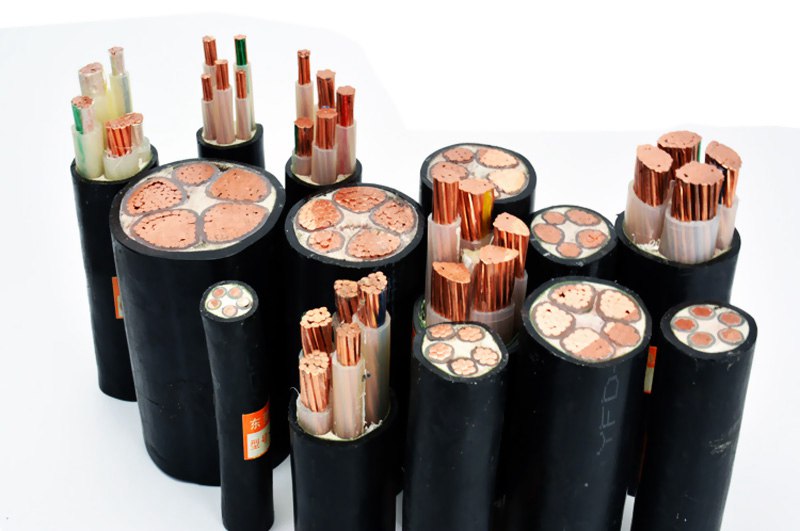

南洋电缆电力电缆铜芯低压电缆YJV

Y JV电缆阐明南洋电缆

类型

一、

1.护套及绝缘层原料。

常见类型：

VV(VLV) 聚氯乙烯绝缘聚氯乙烯护套电力电缆

VY(VLY) 聚氯乙烯绝缘聚乙烯护套电力电缆

Y JV(YJ LV) 交联聚乙烯绝缘聚氯乙烯护套电力电缆

Y JY(Y JLY) 交联聚乙烯绝缘聚乙烯护套电力电缆

括号中L代表铝芯电缆

脚标22代表钢带铠装缘聚氯乙烯护套

脚标23代表钢带铠装缘聚氯烯护套

脚标32代表细钢丝铠装缘聚氯乙烯护套

脚标33代表细钢丝装缘聚氯烯护套

脚标42代表粗钢丝铠装缘聚氯乙烯护套

脚标43代表粗钢丝装缘聚氯烯护套

VV(VLV) 类电缆导体运转最高额外温度为摄氏70度， 短路时(持续时刻小于5秒)最高温度不超越摄氏160度。

Y JV(YJ LV) 类电缆导体运转最高额外温度为摄氏90度， 短路时(持续时刻小于5秒)最高温度不超越摄氏250度。

矿藏绝缘电缆。氧化镁绝缘，铜或高温合金护套，运转最高额定温度摄氏250度。

特别用处类型：

由于特别用处电缆品种繁复，

在此仅做简略介绍。用于高温环境的氟塑料电缆，聚偏二氟乙烯绝缘、护套电缆接连作业温度摄氏150度，聚全氟乙丙烯绝缘、护套电缆接连作业温度摄氏100度，，聚四氟乙烯绝缘、护套电缆接连工作温度摄氏260度。用于油污染环境的丁晴复合物绝缘电缆，运转最高额外温度摄氏105度。用于常常移动环境的硅橡胶电缆，运转最高额外温度摄氏180度。此外，还有专用的低温、防水、防虫鼠害、矿用电缆等。

2.电压等级

表明办法UO/U(Um)

UO为导体对地电压，U为导体与导体之间电压，Um为运用设备的体系最高电压的最大值。其间，UO按体系接地毛病持续时刻分为两类：第一类电缆----用于单相接地毛病时刻每一次一般不大于1

分钟的体系，亦可用于最长不超越8小时，每年累计不超越125小时的体系；第二类电缆----用于接地毛病时刻更长的体系，或对电缆绝缘功能要求较高的场所。

例如10kV体系，如中性点经消弧线圈接地的应选用8.7/10kV电缆(或8.7/12)，如中性点经小电阻接地的可选用6/10kV电缆(或6/12)。

二、

相线与N线截面合作

理论上N线的答应载流量应大于最大三相不平衡电流及零序谐波电流之和。在工程中通常在以单相设备为主的体系中，N线截面等于相线截面(即4等芯)；在三相平衡体系或以三相设备为主的系 统中，N线截面大于等于相线截面的一半(即3+1芯)，其间有两个破例：相线为35mm2时，N线为15mm2，相线为150mm2时，N线为70mm2./，在含有很多零序谐波重量的体系中，N线截面等于相线截面的2倍或依据实际需求定制。

三、 挑选南洋电缆截面所需考虑的要素

除规划手册中所要求的温升、经济电流密度、电压丢失、机械强度、载流量等以外，还需留意：

1.敷设间隔导致的单相短路毛病、接地毛病维护灵敏度问题预(低压体系)

2.在一个工程中尽量削减、兼并截面等级，利于加工定货。

四、 防火

常用电缆中，尽管聚氯乙烯护套电力电缆防水功能等方面优于聚乙烯护套电力电缆，但在火灾条件下，聚氯乙烯开释出的有害气体远超越聚乙烯。简直一切电缆厂家都出产聚氯乙烯护套电力电缆，

其间只需部分厂家一起出产聚乙烯护套电力电缆。

阻燃电缆：阻燃产品比非阻燃产品能供给15倍以上的逃生时间；阻燃资料烧掉的资料仅为非阻燃资料的1/2；阻燃资料的热开释率仅为非阻燃资料的1/4；焚烧产品总的毒气气体量，如以一氧化碳的适当量表明，阻燃产品仅为非阻燃产品的113：一般阻燃产品与非阻燃产品的产烟功能、产烟量无火的差异。阻燃电缆按GB12666.5-90规范分为A、B、C三类，在工程规划中宜挑选A类

南洋电缆阻燃电缆。削减在同一防火间隔(例如同一桥架、同一竖井)内的电缆数量，有助于进步电缆的阻燃才能。耐火电缆：依据GB12666.6规则，耐火实验温度分为二类：A类为950一1000℃查核时刻为90分钟

B类为750一800℃查核时刻为90分钟。即电缆在外部火源750一800℃(或950一1000℃)直接焚烧下，90分面内仍能通电，就判定为B类或A类耐火电缆。有机类耐火电缆在铜导体上包绕云母耐火带(耐高温800℃)

作为耐火层，然后按不同类型挤上必定厚度的正常绝缘层，最终电缆芯间填充层和最外层的护套与一般电缆相同。无机类又称为矿藏质绝缘型或许氧化镁绝缘电缆，其外护套为铜管或特种合金管，在外护套和铜芯导体之间填充氧化镁作为绝缘资料，由于氧化镁的熔点为2800℃，铜管(外护套)的熔点为1083℃，特种合金管能够确保在825℃无变形，因而只需外护套不受损坏，该电缆就

能正常作业，其耐火功能远超越有机类耐火电缆。在工程规划中不要简单提出要求运用A类耐火电缆， 由于NH-Y JV或NH-VV一般都达不到A类要求，而矿藏质绝缘电缆耐火功能尽管优异，但造价远高于一般耐火电缆，对施工的要求愈加严厉，别的由所以独芯电缆，各相对N、对PE间隔不同，单相短路、接地短路阻抗(电抗)有一定差异。

五、 相关名词

氧指数：是指在规则条件下，固体资料在氧、氮混合气流中，

保持平稳焚烧所需的最低氧含量。氧指数高表明资料不易焚烧，氧指数低表明资料简单焚烧

资料的氧指数(LOI) 与其阻燃性的对应联系如下：

LOI&it； 23可燃

L24-28稍阻燃

LOI 29-35阻燃

LOI>； 36高阻燃

南洋电缆耐火电缆(Firecables) ， 简resistant称为FS电缆。这种电缆不易着火致彻底焚毁，在火灾中及火灾后尚能持续作业，确保救火过程中的用电需求。

阻燃电缆(Flamecables) ，retardant

简称为FR电缆。一般聚合物，在燃点以上的火焰中都会焚烧。FR阻燃电缆的特点是单根电缆笔直焚烧时可阻挠火焰延伸，火焰移去后会自动平息。

低延阻燃电缆(Reducedflamecables) ， 简称为ＦＲR电缆。其propagation特点是能通过多根电缆笔直托架敷设的阻燃实验，在实验中会集成束电缆中所含可燃物质比单根电缆多但要求其火焰延伸能遭到操控。

 zerocables) ， 简称FOH电缆。FOH电缆的特点是焚烧时既具有ＦR或ＦＲR阻燃才能，又不会排放HＣⅠ等有毒气体，所发出的烟雾也十分淡薄。

 同心导体电力电缆：N线(或PEN) 均匀外包于各相线外侧，与各相线间隔平等，有利于均衡、下降各相对N的电抗
